1.3 Descripción del modelo OSI

El Modelo de Referencia de Interconexión de Sistemas Abiertos, conocido mundialmente como Modelo OSI (Open System Interconnection), fue creado por la ISO (Organizacion Estandar Internacional) y en él pueden modelarse o referenciarse diversos dispositivos que reglamenta la ITU (Unión de Telecomunicación Internacional), con el fin de poner orden entre todos los sistemas y componentes requeridos en la transmisión de datos, además de simplificar la interrelación entre fabricantes . Así, todo dispositivo de cómputo y telecomunicaciones podrá ser referenciado al modelo y por ende concebido como parte de un sistemas interdependiente con características muy precisas en cada nivel.
Esta idea da la pauta para comprender que el modelo OSI existe potencialmente en todo sistema de cómputo y telecomunicaciones, pero que solo cobra importancia al momento de concebir o llevar a cabo la transmisión de datos.

El Modelo OSI cuenta con 7 capas o niveles:

• Nivel de Aplicación
•

• Nivel de Presentación
•

• Nivel de Sesión
•

• Nivel de Transporte
•

• Nivel de Red
•

• Nivel de Enlace de Datos
•

• Nivel Físico

1.3.1 Modelo de Capas

CAPA 7. Capa de Aplicación

Dos ordenadores se intercomunican a través de procesos, correspondiente a unas determinadas aplicaciones. El intercambio de información entre dos procesos se efectúa por medio de algún protocolo de la capa de aplicación. Algunos protocolos de la capa de aplicación son TELNET, FTP, SMTP, POP3, DNS, RTP,HTTP.

CAPA 6. Capa de Presentación

Trata de homogeneizar los formatos de representación de los datos entre equipos de la red.
Para homogeneizar la representación de datos (Textos, Sonidos, imágenes, valores numéricos, instrucciones), la capa de presentación interpreta las estructuras de las informaciones intercambiadas por los procesos de la aplicación y las transforma convenientemente.
Puede realizar transformaciones para conseguir mayor eficacia en la red (compresión de texto y cifrado de seguridad). Los programas del nivel 6 suelen incluirse en el propio Sistema Operativo.
La representación de los caracteres como los datos de texto y numéricos dependen del Ordenador, se representan por códigos de representación EBCDIC, ASCII y UNICODE.

CAPA 5. Capa de sesión

Cuando se realiza una transferencia entre dos ordenadores se establece una sesión de comunicaciones entre ambos. La capa de sesión es responsable de :

• Actuar de interfaz entre el usuario y la red, gestionando el establecimiento de la conexión entre procesos remotos.
• Establecer un dialogo entre dos equipos remotos para controlar la forma en que se intercambian los datos.
• Identificar los usuarios de procesos remotos
• Cuando se corta la conexión de forma anormal, en la capa de transporte o en inferiores, la capa de sesión puede encargarse de restablecer la sesión de forma transparente al usuario.

Su función es aumentar la fiabilidad de la comunicación obtenible por las capas inferiores, proporcionando el control de la comunicación entre aplicaciones al establecer, gestionar y cerrar sesiones o conexiones entre las aplicaciones que se comunican .

CAPA 4. Capa de Transporte

Se encarga del transporte de la información, desde la fuente al destino, a través de la red.
Los accesos a la capa de transporte se efectúan a través de puertos (sockets). EL objetivo es realizar un servicio de transporte eficiente entre procesos o usuarios finales. Para dicho fin, toma los mensajes del nivel de sesión, los distribuye en pequeñas unidades (Segmentos) y los pasa a la red. Los protocolos de la capa de transporte se aseguran que todos los segmentos lleguen de forma correcta a su destino, para lo cual realizan detección y corrección de errores, además de controlar el flujo y la secuenciación. Otras funcionalidades es optimizar el transporte, realizando múltiples acciones de varios mensajes en un segmento para abaratar costes.

CAPA 3. Capa de la Red.

Se encarga de Fragmentar los segmentos que se transmiten entre dos equipos de datos en unidades denominadas paquetes. En el ordenador receptor se efectúa el proceso inverso: los paquetes se ensamblan en segmentos.
Realizar el encaminamiento de los paquetes. Se encargará de realizar algoritmos eficientes para la elección de la ruta más adecuada en cada momento, para reexpedir los paquetes en cada uno de los nodos de la red que deba atravesar.
Prevenir la producción de bloqueos así como la congestión en los nudos de la red de transporte que pudiesen producirse en horas punta por la llegada de paquetes en forma masiva.

CAPA 2. Capa de enlace de datos

Descompone los mensajes que recibe del nivel superior en tramas o bloques de información, en las que añade una cabecera (DH) e información redundante para control de errores. La cabecera suele contener información de direcciones de origen y destino, ruta que va a seguir la trama, etc … También se encarga de transmitir sin error las tramas entre cada enlace que conecte directamente dos puntos físicos (nodos) adyacentes de la red, y desconectar el enlace de datos sin pérdidas de información.

CAPA 1. Capa Física

Es donde se especifican los parámetros mecánicos (grosor de los cables, tipo de conectores), eléctricos (temporizador de las señales, niveles de tensión) de las conexiones físicas.
Las unidades de información que considera son bits, y trata de la transmisión de cadenas de bits en el canal de comunicación (pares trenzados de cobre, cable coaxial, radio, infrarojos, Wifi, fibra óptica), si el emisor envía un 0. , al receptor debe de llegar un 0.

1.3.2 Proceso De Encapsulamiento de Datos

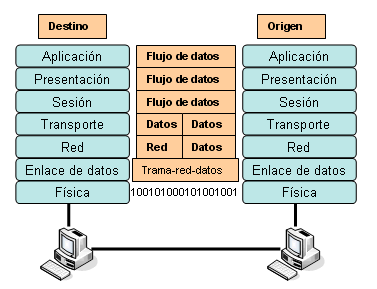

Todas las comunicaciones de una red parten de un origen y se envían a un destino. La información que se envía a través de una red se denomina datos o paquetes de datos. Si un computador (host A) desea enviar datos a otro (host B), en primer término los datos deben empaquetarse a través de un proceso denominado encapsulamiento.

El encapsulamiento rodea los datos con la información de protocolo necesaria antes de que se una al tránsito de la red. Por lo tanto, a medida que los datos se desplazan a través de las capas del modelo OSI, reciben encabezados, información final y otros tipos de información.
Una vez que se envían los datos desde el origen, viajan a través de la capa de aplicación y recorren todas las demás capas en sentido descendente. El empaquetamiento y el flujo de los datos que se intercambian experimentan cambios a medida que las capas realizan sus funciones para los usuarios finales. Las redes deben realizar los siguientes cinco pasos de conversión a fin de encapsular los datos:

1. Crear los datos. Cuando un usuario envía un mensaje de correo electrónico, sus caracteres alfanuméricos se convierten en datos que pueden recorrer la internetwork.




2. Empaquetar los datos para ser transportados de extremo a extremo. Los datos se empaquetan para ser transportados por la internetwork. Al utilizar segmentos, la función de transporte asegura que los hosts de mensaje en ambos extremos del sistema de correo electrónico se puedan comunicar de forma confiable.



3. Agregar la dirección de red IP al encabezado. Los datos se colocan en un paquete o datagrama que contiene un encabezado de paquete con las direcciones lógicas de origen y de destino. Estas direcciones ayudan a los dispositivos de red a enviar los paquetes a través de la red por una ruta seleccionada.




4. Agregar el encabezado y la información final de la capa de enlace de datos. Cada dispositivo de la red debe poner el paquete dentro de una trama. La trama le permite conectarse al próximo dispositivo de red conectado directamente en el enlace. Cada dispositivo en la ruta de red seleccionada requiere el entramado para poder conectarse al siguiente dispositivo. Realizar la conversión a bits para su transmisión. La trama debe convertirse en un patrón de unos y ceros (bits) para su transmisión a través del medio. Una función de temporización permite que los dispositivos distingan estos bits a medida que se trasladan por el medio. El medio en la internetwork física puede variar a lo largo de la ruta utilizada. Por ejemplo, el mensaje de correo electrónico se puede originar en una LAN, atravesar el backbone de una universidad y salir por un enlace WAN hasta llegar a su destino en otra LAN remota.
